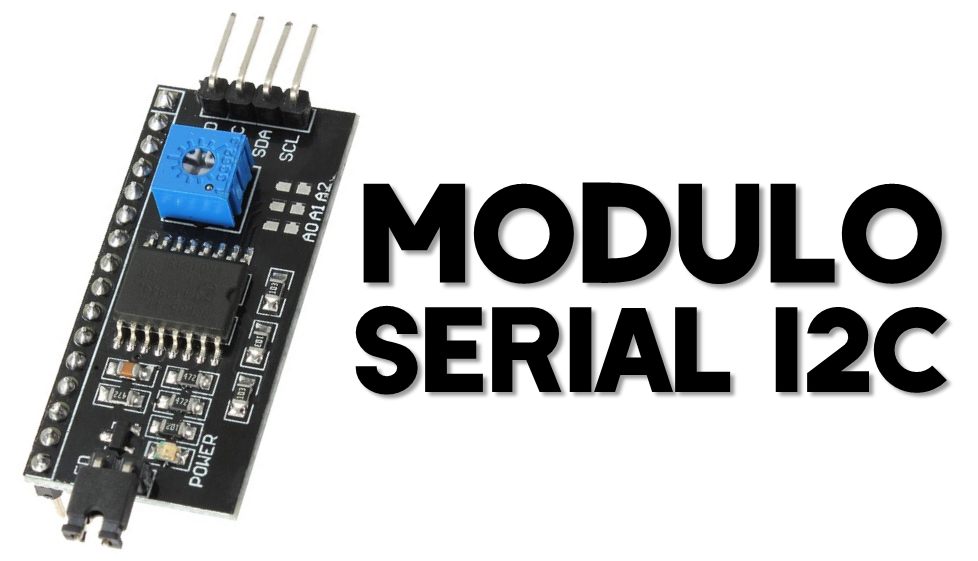

Después de haber conectado sensores, motores, leds y otros dispositivos a tu arduino, probablemente ya no tendrás espacio para conectar un Display LCD. Sin embargo con el Modulo Serial I2C puedes controlar tu display con tan solo 2 cables.

Primero que nada tu Display LCD deberá estar soldado como se muestra en la imagen superior

Materiales:

Tanto el display LCD 16x2 como el display 20x4 cuentan con 16 pines en la parte superior. El Modulo Serial puede ser utilizado de igual forma en ambas pantallas. Asegurate de soldar el modulo de forma correcta.

Las entradas SCL y SDA varian dependiendo de el tipo de placa Arduino que tengas y la versión. La mayoría de las placas tienen pines SCL y SDA en las entradas analogas 4 y 5.

Deberas descargar y remplazar la libreria Liquid Crystal por alguna de las librerias que te dejamos aquí:

 Con el siguiente código puedes verificar tu módulo serial. Recuerda que el módulo cuenta con un potenciómetro para ajustar el contraste del display LCD.

Los dos errores mas comunes son no ajustar el potenciómetro y no agregar la librería correctamente.

Artículo anterior Calculando cuantos días has vivido con Arduino
Artículo siguiente Sensor de Temperatura con Termistor NTC 10k
