Sensor de Temperatura con Termistor NTC 10k
noviembre 21, 2014 Alberto Cárdenas

Sensor de Temperatura con Termistor NTC 10k

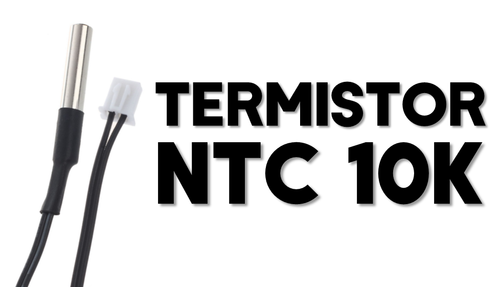

En este tutorial aprenderemos a utilizar el Sensor de Temperatura contra Agua NTC 10K, este sensor no es mas que un simple termistor encapsulado en un tubo de acero a prueba de agua y corrosión.



Materiales:

Para conectar el termistor necesitaremos realizar un arreglo pull-down con la resistencia de 10K (vea la imagen). Es importante que la resistencia sea de 10K ya que la conversión del valor análogo a grados Kelvin, Celsius y Fahrenheit se basa en el valor de esta resistencia. El termistor ira conectado a 5V.

En el ejemplo siguiente se muestra un código para convertir el valor análogo a grados Kelvin y de ahí a grados Celsius. En el monitor serial de Arduino se mostraran las lecturas con un intervalo de un segundo.

Archivado en: 10k, ntc, ntc10k, probeta, Sensores, temperatura
Artículo anterior Módulo Serial I2C para Display LCD
Artículo siguiente Sensor de Temperatura y Humedad DHT11

Comentarios

Vicente Centeno - agosto 10, 2020

Buscó
termistor 10k
Medidas
Tubo acero inox de 20 cm x 1/4" ancho

Wilmar Sánchez - septiembre 28, 2018

Si la lectura la hace al revez, (le acerca al sensor un objeto caliente y la temperatura decrece y cuando lo retira la temperatura aumenta), entonces revise que la configuracion de la resistencia de 10k si sea pull down tal como se muestra en la imagen.

Alberto - marzo 7, 2017

se puede cambiar la zonda para que lea hasta 250 grados? me comentas como?saludos.

brayan blanco - diciembre 3, 2016

hola para el Termistor NTC puedo utilizar una resistencia de 15k o es necesaria la de 10k

Paco - noviembre 20, 2016

Como hago para que aparezca en mi LCD, por que mandó a imprimir lcd.write(temp); y no aparece nada en la lcd (bueno nada de temperatura … aunque en el serial si aparece y en la lcd si aparecen los mensajes que le mandó… gracias

Diana Pachon - noviembre 13, 2016

Buen día,
Agradezco mucho el aporte, quisiera saber como solucionar el inconveniente con al lectura de la temperatura, para que al incrementar o disminuir la temperatura lo muestre de la forma correcta, gracias por la ayuda :)

Leandro - abril 17, 2016

Tienen razon, es “val=analogRead(2);” incluso en el codigo esta acotado que “val=analogRead(0);” solo toma la lectura del puerto A0, y otro problema que encontre es que la lectura la hace al revez, le acerque al sensor un objeto metalico caliente y la temperatura decrecio y cuando lo retire la temperatura aumento.

Mauricio - enero 20, 2016

val=analogRead(0);

Es que el Codigo esta mal porque dice en el diagrama que es el 2 y el Codigo dice 0
Así tendría que ponerse

val=analogRead(2);

Mauricio - enero 20, 2016

Debes poner la resistencia como esta el 2
En los demás puertos analogos para que todos marquen 0 en lectura

De gnd la resistencia de 10k al puerto analogo donde no tengas el sensor

marco islas - agosto 4, 2015

en el esquema se usa el canal A2,
pero en el código se esta leyendo el 0
