XL6009 Display módulo regulador de voltaje Step-Up 5-35V

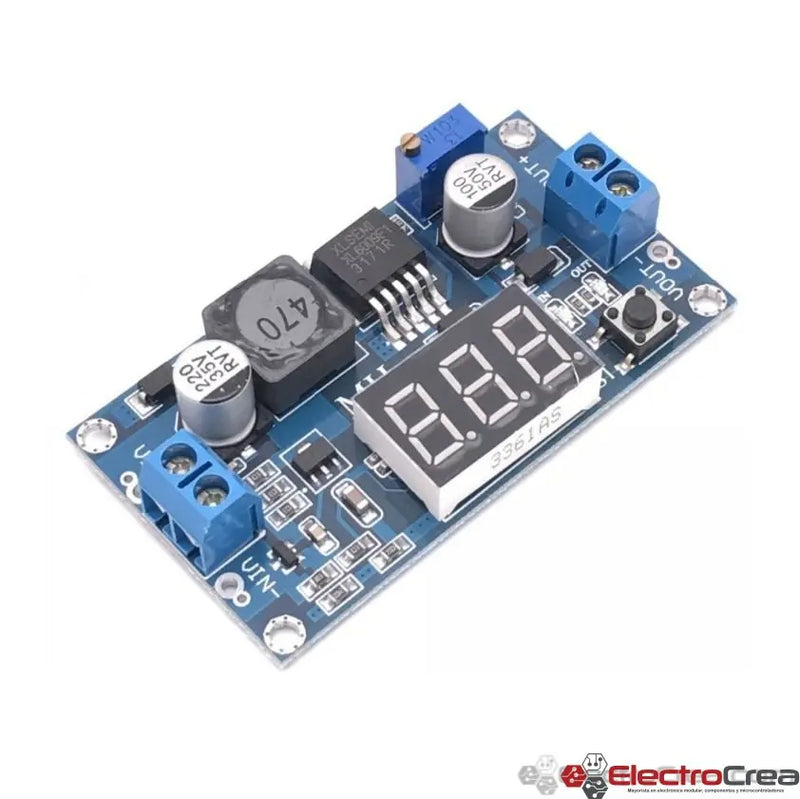

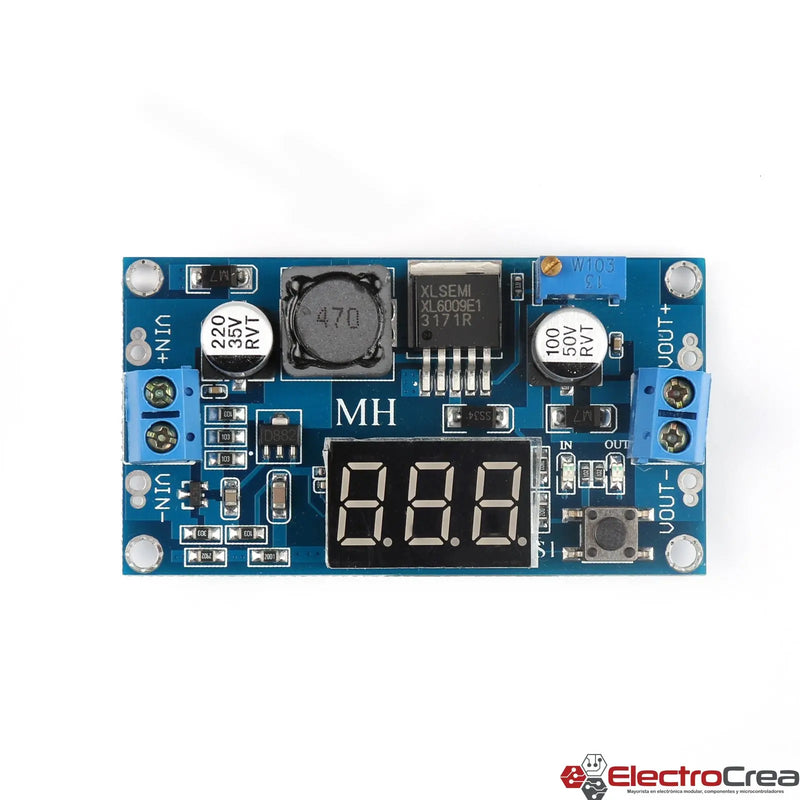

Módulo elevador de tensión DC-DC basado en el XL6009. El voltaje de entrada debe ser entre 3V~32V para asegurar niveles de tensión a la salida entre 5V~35V, estos valores son ajustables y regulables. Estos módulos de potencia se caracterizan por trabajar a muy altos rangos de frecuencia, la frecuencia de operación es de 400KHz. Proporciona un nivel de potencia máximo de 30W a la salida. Es usado para aplicaciones en las que se necesita un nivel de tensión constante a la salida ante cualquier tipo de variaciones de voltaje a la entrada del módulo. Cuenta con display de 7 segmentos y podrá visualizar el voltaje de salida a través de él.
- Voltaje de entrada: 3-32VDC
- Voltaje de salida: 5-35VDC
- Corriente de entrada: 4A (máximo)
- Corriente de salida: 2.5A (máximo)
- Eficiencia ~90%
- Frecuencia de operación 400KHz
- Rizado de salida 50mV
- Potencia ~30W
- Regulación de carga ± 0.5%
- Regulación de Voltaje ± 0.5%
- Temperatura de operación -40°C~85°C

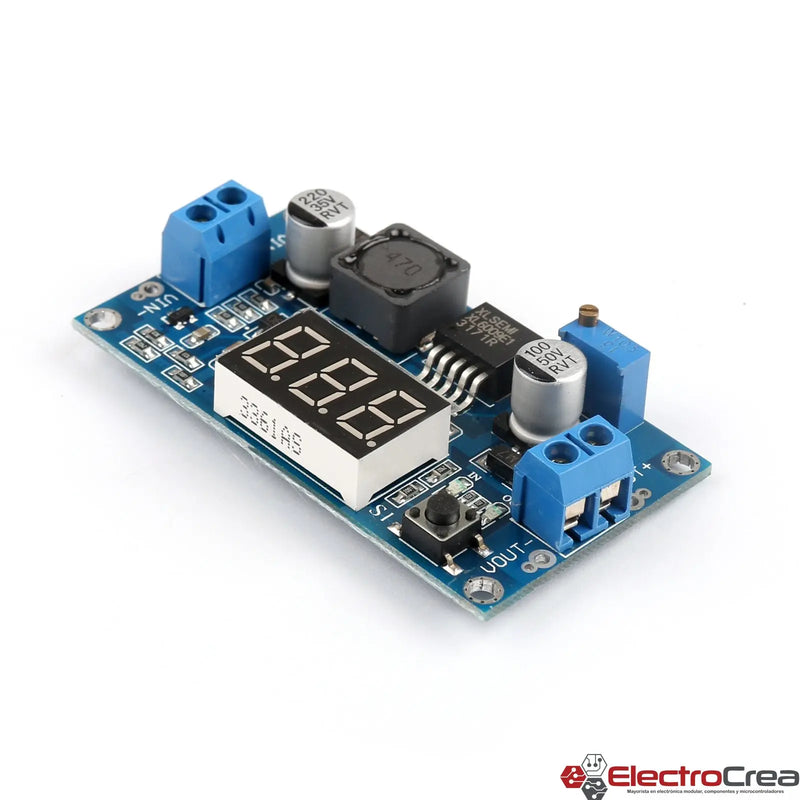

- Display indicador de voltaje

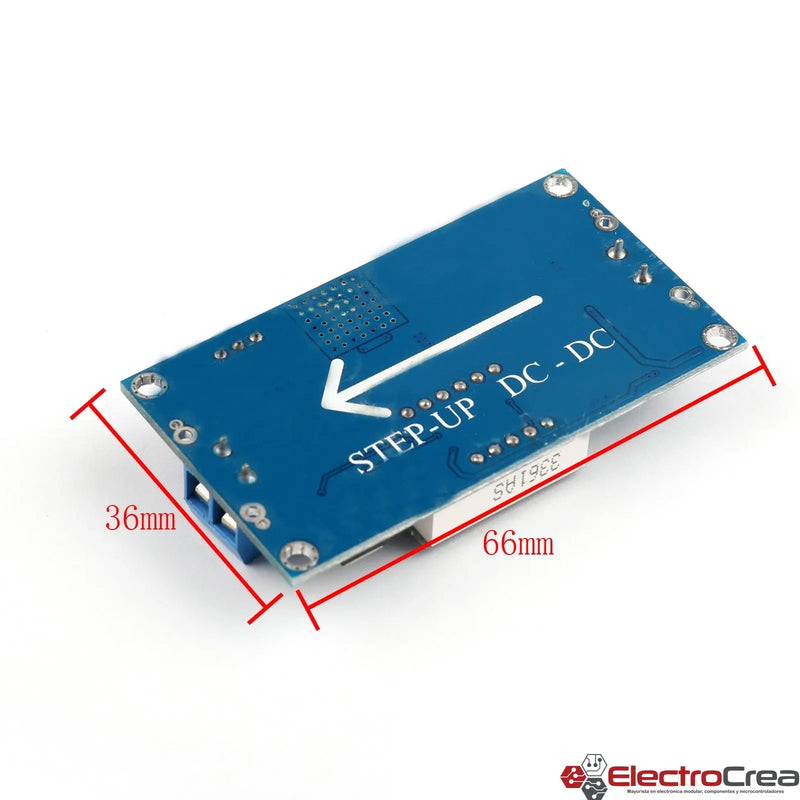

- Dimensiones: 66x36x14 mm
