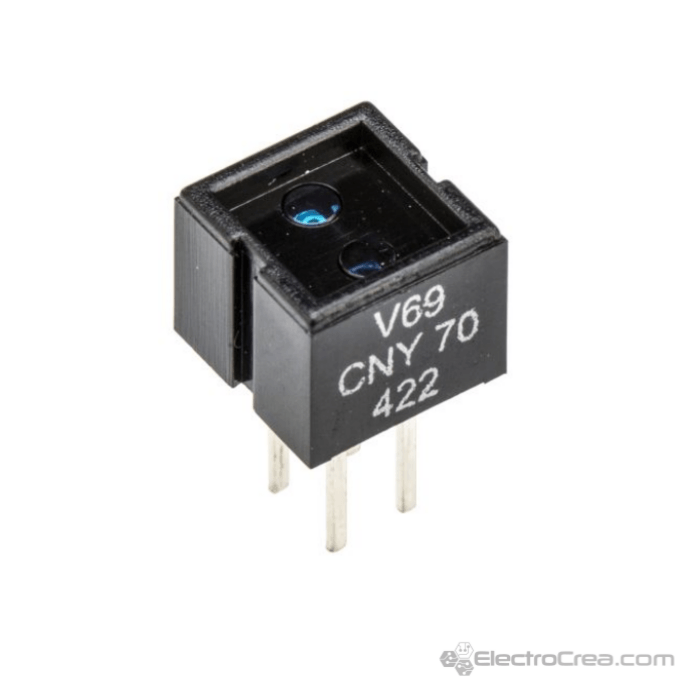

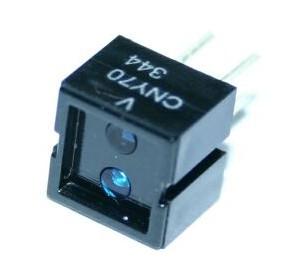

CNY70 Sensor óptico reflectivo

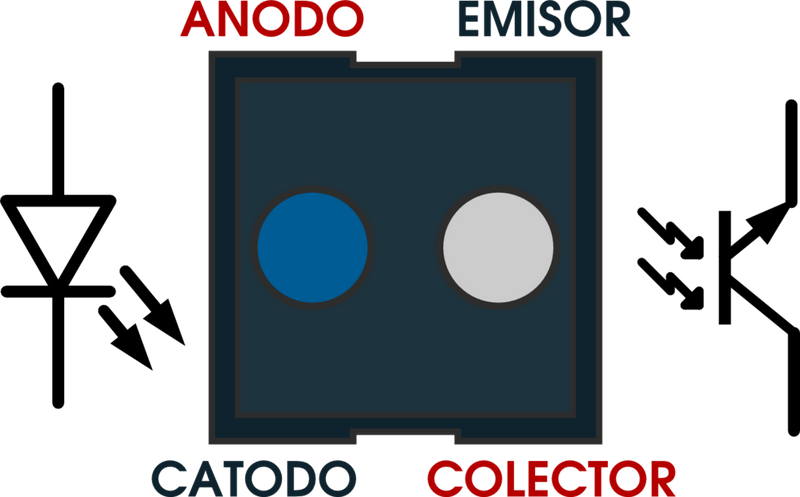

El CNY70 es un sensor de infrarrojos de corto alcance basado en un emisor de luz y un receptor, ambos apuntando en la misma dirección, y cuyo funcionamiento se basa en la capacidad de reflexión del objeto, y la detección del rayo reflectado por el receptor. Tiene cuatro pines de conexión. Dos de ellos se corresponden con el ánado y cátodo del emisor, y las otras dos se corresponde con el colector y el emisor del receptor. Los valores de las resistencias son típicamente 10K ohmios para el receptor y 220 ohmios para el emisor.

• Número de canales: 1
• Salida del sensor: Fototransistor
• Colector-emisor Voltaje V (br) ceo: 32 V
• Corriente de entrada: 50 mA
• Voltaje de entrada: 1.25 V
• Voltaje Reverso Vr: 5 V
• Distancia de detección: 1 cm
• Número de pines: 4
