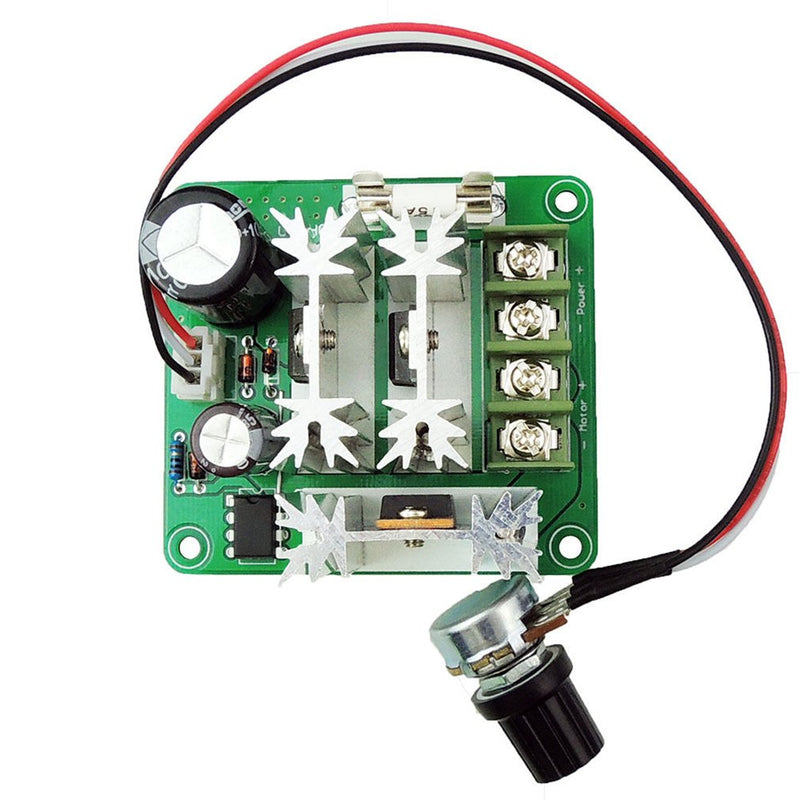

6-90VDC 15A Regulador de velocidad para motores DC
Este módulo esta diseñado para variar el ciclo útil o voltaje efectivo por medio de la técnica PWM. Este módulo es ideal para cargas como motores o luces LED, su potencia de salida máxima es de 1000 W.
La Modulación por Ancho de Pulso (PWM o Pulse Width Modulation) es una forma muy eficaz de establecer cantidades intermedias de potencia eléctrica entre la máxima potencia y apagado. Una fuente de alimentación con un interruptor de alimentación simple proporciona potencia solo cuando está activado. El PWM es una técnica relativamente reciente que se ha podido realizar gracias a los modernos interruptores electrónicos de potencia. Una de las aplicaciones típicas del PWM: control de velocidad en motores eléctricos.
Este controlador de velocidad puede proporcionar fácilmente 15 A corriente continua a su motor de corriente continua u otra carga.
- Energía del control: 0.01 - 1000 W
- Tensión de alimentación de entrada: 6 V - 90 V
- Corriente máxima: 15 A
- Corriente en reposo: 0.05 A (modo de espera)
- PWM Frecuencia: 15 kHz
- Ciclo de trabajo PWM: 0 % - 100 %

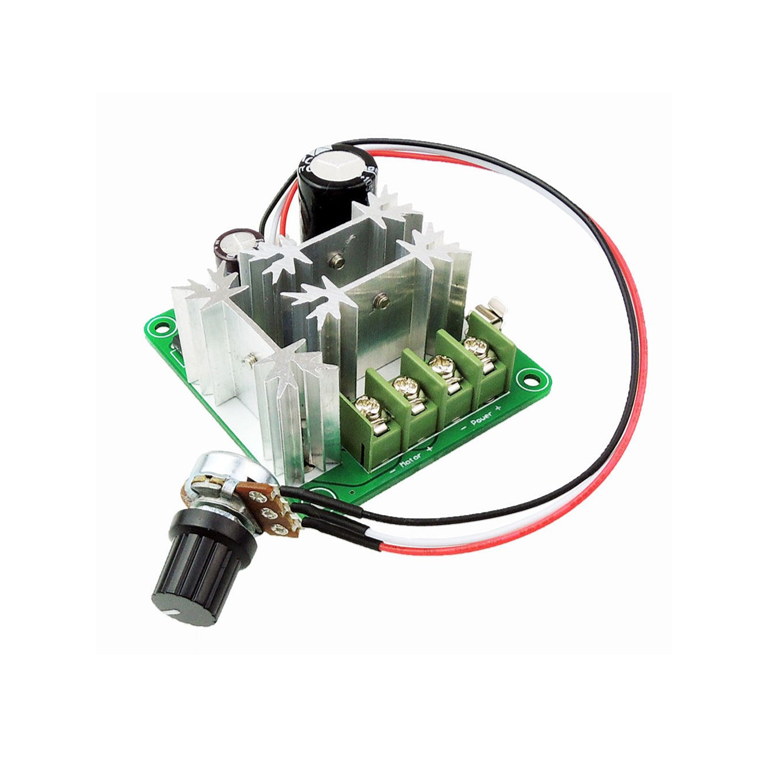

- Potenciómetro 10 K con perilla
- Potenciómetro controlar la velocidad del motor de 0 % - 100 %
- Conector con 3 cables soldado a potenciómetro

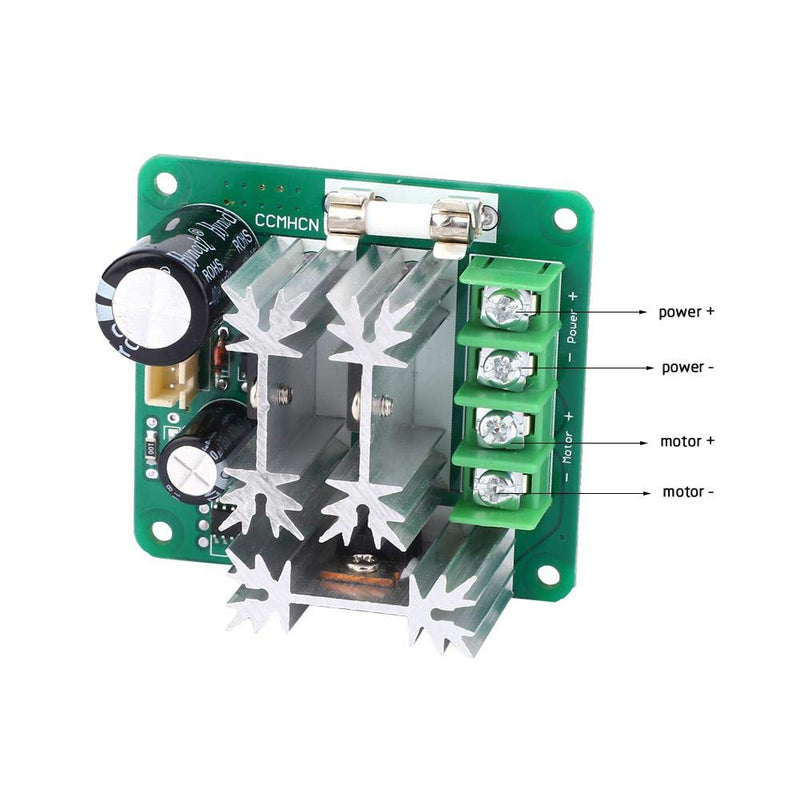

- 4 Terminales de tornillo
- Con fusible cerámico de 20 A

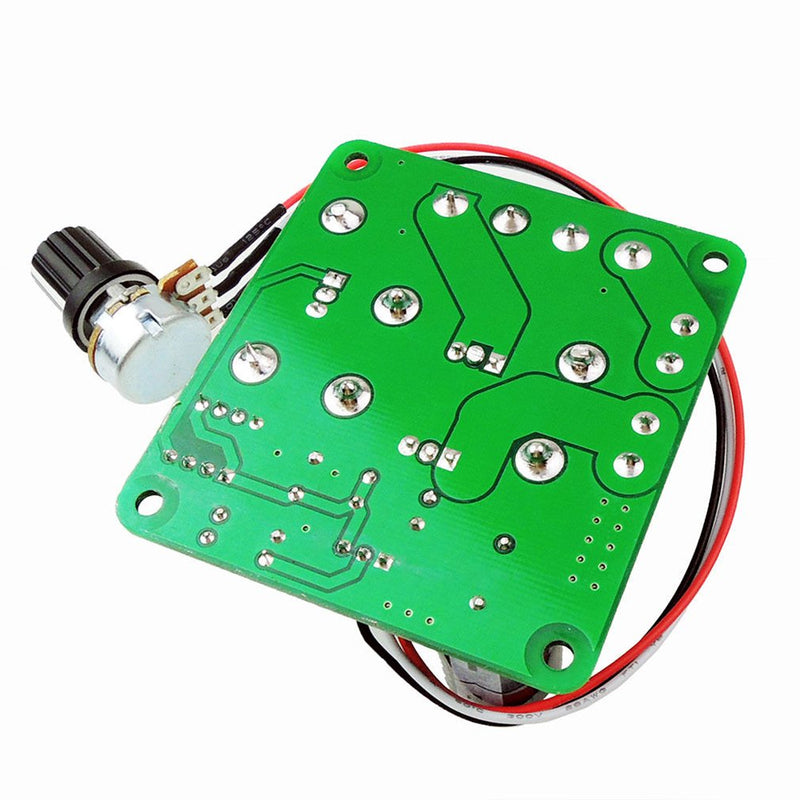

- Placa PCB: Alta temperatura FR-4 PCB 1.6 mm de espesor
- Prueba de polarización inversa
- Protección de alta corriente (fusibles rápidos de cerámica 20 A )
- Tensión de control de la sobretensión
- Tensión de control: 0 V - 5 V

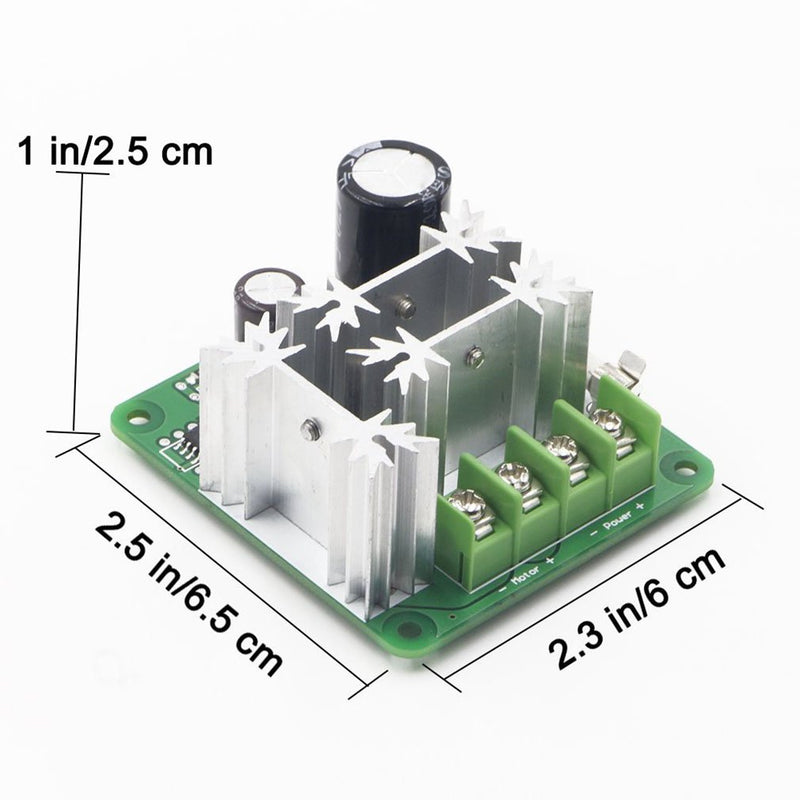

- Dimensiones: 6.5 cm X 6 cm X 2.8 cm
