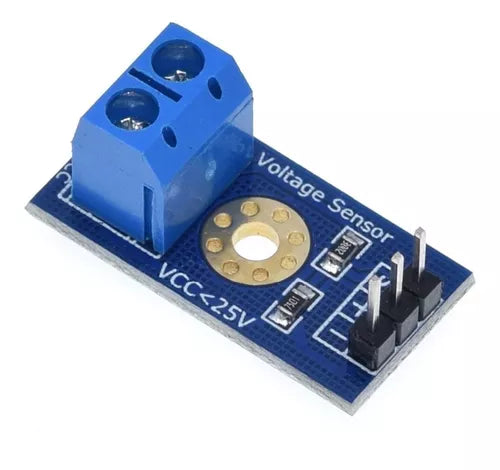

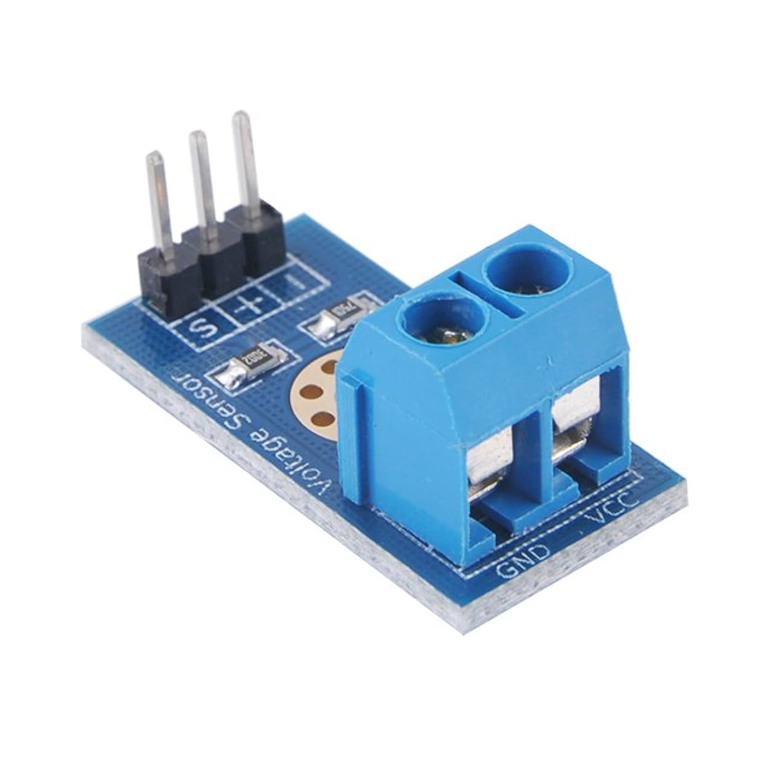

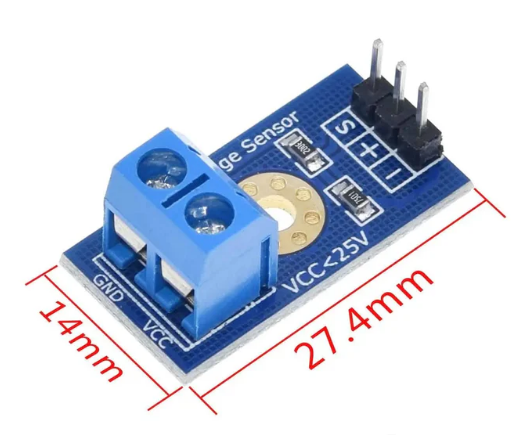

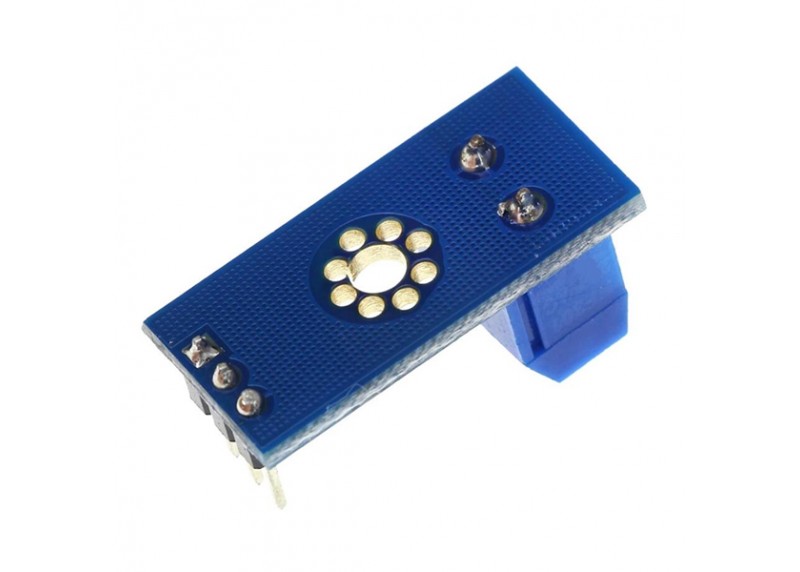

FZ0430 25V Sensor de voltaje
El medidor de voltaje FZ0430 es un simple divisor de tensión con resistencias de 30 KOhms y 7.5 KOhms lo que supone que la tensión percibida por el módulo sea divida por un factor de 5 (7.5/(30+7.5)). La tensión máxima que podemos medir será 25 V con un voltaje de alimentación de 5 V (Vcc) y 16.5 V con un voltaje de 3.3 V (Vcc), superar esta tensión máxima en la entrada del FZ0430 dañará el pin analógico de Arduino. La resolución de la medición del módulo es de 24.45 mV. Este sensor es muy útil para medir el estado de una batería, comprobar la alimentación de un dispositivo de 12 V o 24 V como una tira LED, un electroimán, un ventilador, o una celda Peltier por ejemplo.
- Medidor de voltaje
- Voltaje de alimentación mínimo: 3.3 V
- Voltaje de alimentación máximo: 5 V
-
Voltaje de entrada mínimo: 0 V
- Voltaje detección entrada máximo:
- 25 V (5 V x 5 = 25 V)
-
16.5 V (3.3 V x 5 = 16.5 V)
- Voltaje de detección mínima: 24,41 mV
- Voltaje de detección máxima: 25 V
-
Resolución analógica de tensión: 0.00489 V
- Tipo de salida: Analógica
- Modelo: FZ0430
