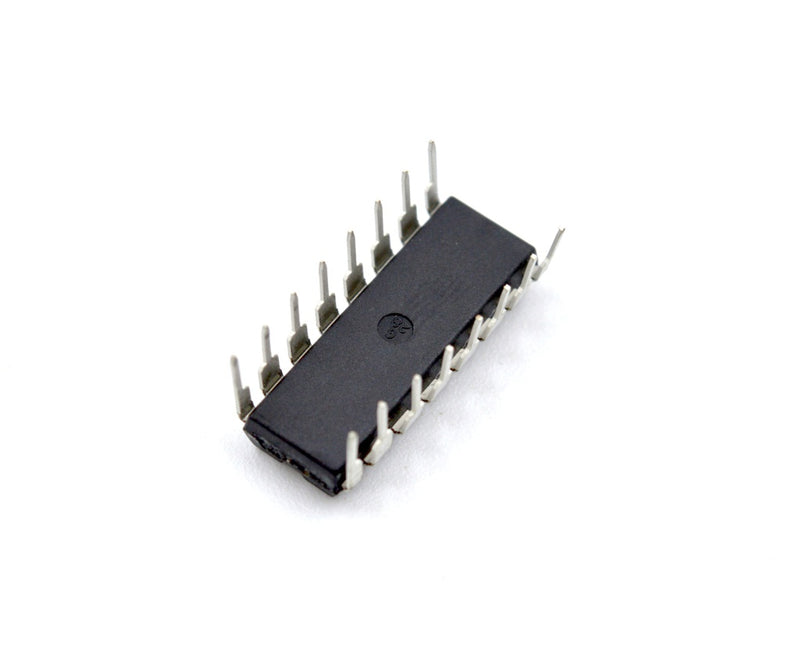

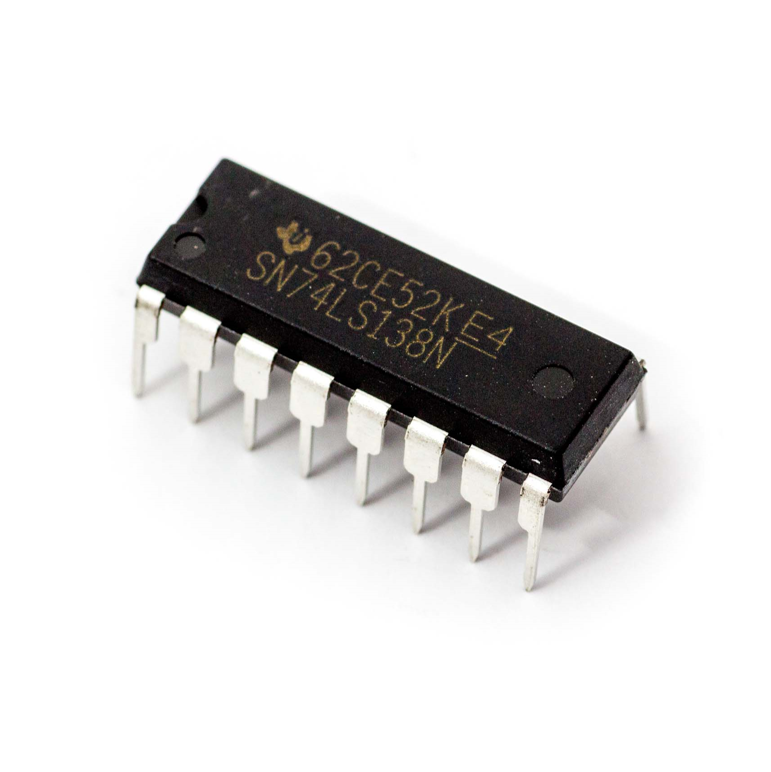

74LS138 Demultiplexor y decodificador

El 74LS138 es un circuito integrado (CI) perteneciente a la familia de lógica TTL serie 74xx, presentado en encapsulado DIP de 16 pines. Este dispositivo está diseñado para funcionar como decodificador o desmultiplexor, con una configuración de 3 entradas y 8 salidas.

Se emplea comúnmente en decodificación de memoria y enrutamiento de datos, especialmente en sistemas digitales que requieren tiempos de propagación muy rápidos. En aplicaciones de memoria de alto rendimiento, este tipo de decodificador ayuda a optimizar la selección de direcciones y reducir los efectos asociados al proceso de decodificación del sistema.

• DIP-16
• Tipo lógico: Decodificador / demultiplexor

• Voltaje de alimentación: 4.75 V a 5.25 V

• Voltaje de operaciòn: 5V
• Corriente de salida (LOW): Hasta 8mA
• Corriente de salida (HIGH): -0.4mA
• Temperatura de funcionamiento: 0°C a +70°C
• Configuración de entrada: 3 entradas selectoras
• Configuración de salida: 8 salidas activas bajas
• Tipo de lógica: TTL
• Tipo de Familia: LS
• Encapsulado DIP
• 16 pines
