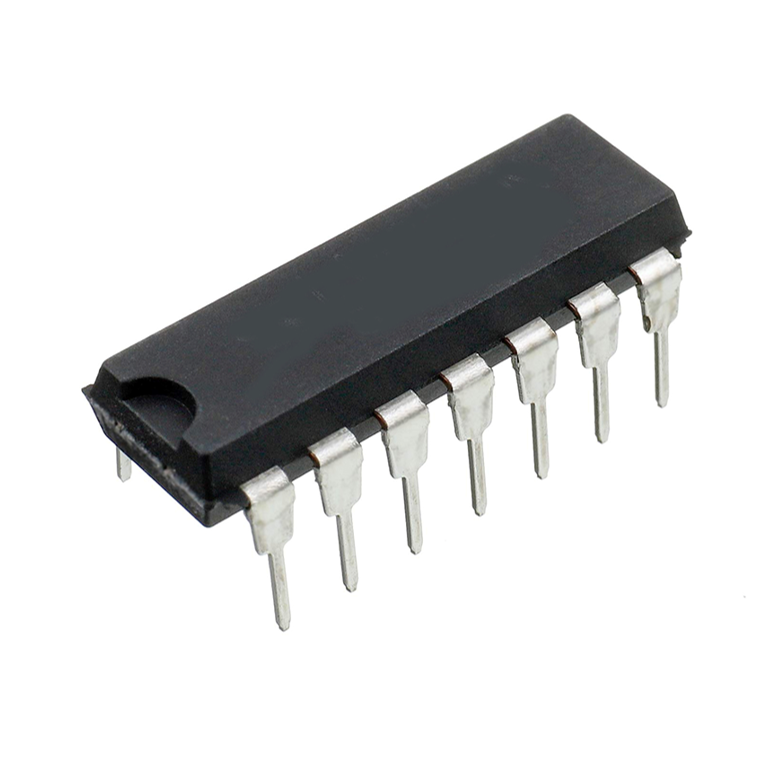

74LS93 Contador binario por década
El SN74LS93N es un contador binario de 4 bits con tecnología LS y cuatro flip-flops maestro-esclavo y compuerta adicional para proporcionar un contador de división por dos y un contador binario de 3 etapas para el cual la duración del ciclo de recuento se divide entre ocho para el LS93. Para usar su longitud máxima de conteo (década, división por doce o binario de cuatro bits) de estos contadores, la entrada CKB se conecta a la salida QA. Los pulsos de conteo de entrada se aplican a la entrada CKA y las salidas son como se describe en la tabla de funciones apropiada.
- Entrada TTL y salida CMOS
- Aplicaciones: Industrial, Comunicaciones y Red
- Familia: LS
- Tipo de contador: Binario
- Frecuencia de reloj: 42 MHz
- Conteo máximo: 15
- Tensión de alimentación mínima: 4.75 V
- Tensión de alimentación máxima: 5.25 V
- Rango temperatura de funcionamiento: 0 ° C a +70 ° C
- Encapsulado DIP
- 16 pines
