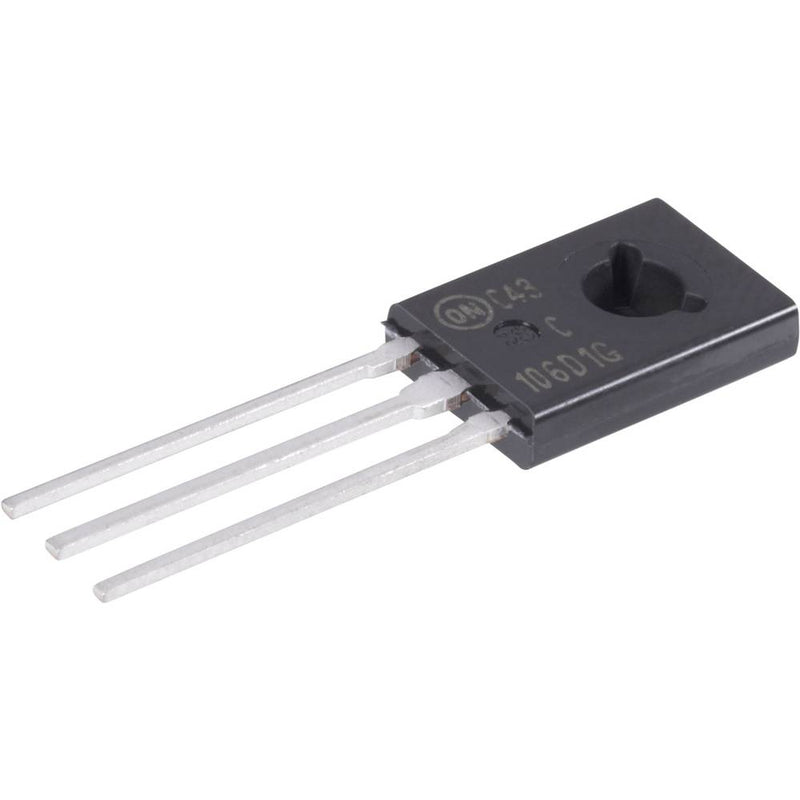

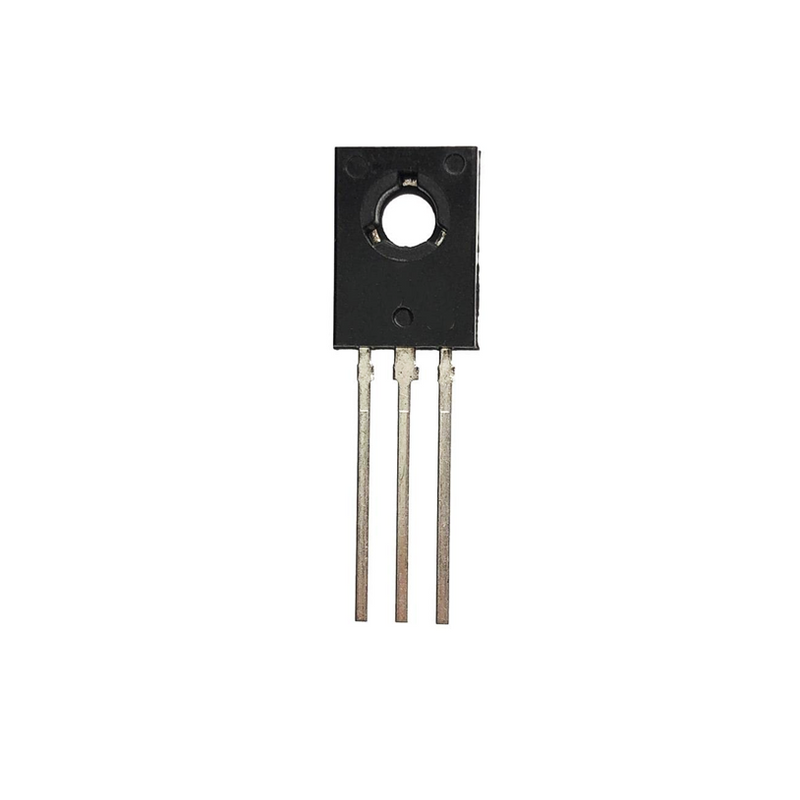

C106DG SCR Tiristor

El tiristor SCR C106DG es un dispositivo electrónico que tiene como objetivo conducir la corriente eléctrica en un solo sentido, así como lo hace el diodo; pero el SCR tiene que estar activado para que esto ocurra.

Cuando el tiristor  no esta conduciendo se considera como un interruptor abierto. El C106DG posee 3 conexiones: anódo, catódo y puerta (gate). Gate o puerta es la encargada de controlar el paso de corriente entre el anódo y el catódo. Es un dispositivo PNPN con un diseño para aplicaciones de alto consumo; por ejemplo control de luz, velocidad, temperatura, sistemas de advertencia, etc.

• Tipo: SCR

• Voltaje inverso pico repetitivo máximo: 400 V
• Corriente RMS de encendido: 4 A
• Corriente transitoria no repetitivo: 20 A
• Potencia pico de puerta: 500 mW
• Temperatura de operación mínima:  -40 °C
• Temperatura de operación máxima: 110 °C
• Encapsulado: TO-225
• Número de pines: 3

DOCUMENTOS:

• Datasheet
