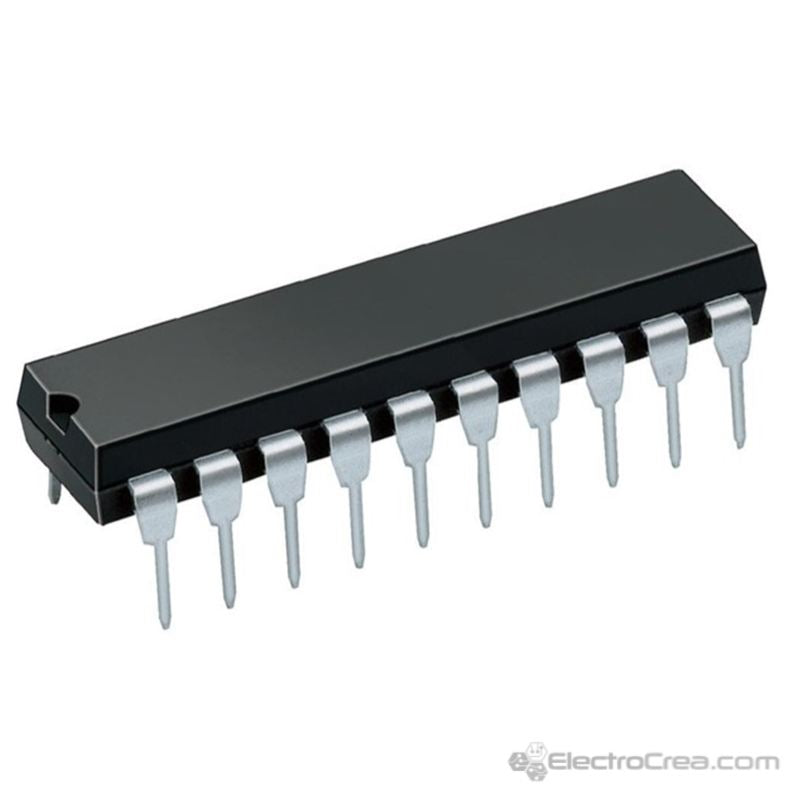

PIC16F690-I/P Microcontrolador
El PIC16F690-I/P es un microcontrolador de 8 bits basado en Flash de tecnología CMOS con tecnología nanoWatt. Los pocos pines del PIC (20) es reconocido por ofrecer todas las ventajas de la arquitectura de gama media x14 con características estandarizadas incluyendo el amplio rango operativo de voltaje de 2.0 a 5.5V y una memoria EEPROM. Los periféricos analógicos estándar incluyen hasta 12 canales de 10 bits A/D, un modulo comparador análogo con dos comparadores, referencia de voltaje programable en chip y una captura / comparación / PWM mejorada (ECCP +) con retardo de banda muerta, apagado automático y opciones de reinicio.
- Velocidad de operación: 20MHz
- Memoria programable: 7KB
- Memoria RAM: 256 Bytes
- Número de pines: 20
- Número de entradas/salidas:18 E/S's
- Tipo de interfaz: AUSART, I2C, SPI
-
Tensión de alimentación Min: 2V
- Tensión de alimentación Max: 5.5V
- Temperatura de operación: -40 to +85°C
- Software seleccionable BOR
- Compatible con EUSART LIN 2.0
- ECCP+ con dirección PWM
- Temporizador mejorado de baja potencia 1
- Temporizador 1 pestillo de sincronización de puerta
-
Modo de ahorro de energía
- Reinicio de encendido (POR)
- Temporizador de encendido (PWRT) y temporizador de arranque del oscilador (OST)
- Temporizador mejorado de vigilancia de baja corriente (WDT) con oscilador en chip
-
Cale maestra multiplexada / pin de entrada
- Código de protección programable
